电缆型号与尺寸对照表，收藏学习！
在电缆选型过程中，VV、YJV等电缆型号及其对应的尺寸和载流能力数据起着至关重要的参考作用。
下面是电缆型号和尺寸的详细对照表，以帮助您更好地了解和选择。
首先我们看一下常用的电缆类型： 电线电缆型号规格一览表 1、VV、VLV电缆型号及尺寸对比，包括重量信息：VV、VLV电缆型号 2、VV、VLV电缆型号 VV22、VLV22电缆附尺寸表 3、yjv、yjv32电缆型号及尺寸表 4、BV、BLV电线规格尺寸对照表。
值得注意的是，电缆的特性也有所不同，如阻燃电缆和耐火电缆。
型号选择应参考电缆制造商。
官方参数数据。
电缆规格型号怎么表示？

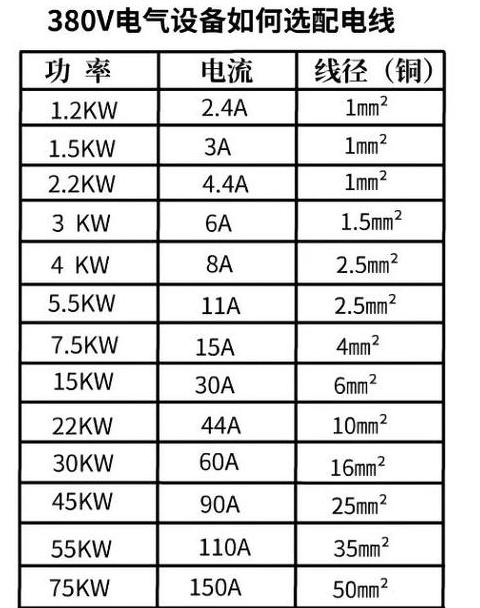

线径对照表：2.5mm21.78mm16A-25A； 4mm22.2mm25-32A； 6mm22,78mm32-40A; 2.5mm21.78mm13A-20A；
电缆规格是指电线电缆的芯数和截面尺寸。
电线电缆的全称往往比较复杂，所以有时会采用简单的组合名称。
用型号规格来代替全称。
例如，低压电缆代表0.6/1kV的所有类型的塑料绝缘电缆。
可以说，电线电缆的种类比较齐全，只需记录电线电缆的标准型号规格即可识别具体产品。
基本上，按照上面的顺序命名。
有时为了强调重要的或附加的特征，它们被写在相应的结构描述之前或之前。
芯数少、产品线径小、结构简单的产品一般称为电线，不带绝缘的产品称为裸电线，其他产品称为电缆。
截面积较大（大于6平方毫米）的导体称为大导线，较小的导体（小于或等于6平方毫米）称为小导线。
绝缘线也称为织物线。
容易理解。
柔性防火电缆
连续长度无论是单芯或多芯电缆，其长度都能满足电源长度的需要。
最终长度可达2000m。
燃烧时无烟无毒，绝缘材料采用无机材料，燃烧时不燃烧，不会造成二次污染。
友好的绿色产品。
截面容量太大，电缆不仅截面过流大，而且过载能力也大。
耐火、有机绝缘、防腐电缆有时必须穿过塑料管或铁管。
塑料容易老化变脆，铁管容易生锈。
铜护套耐火电缆不需要导管，铜护套具有良好的耐腐蚀性。
防火电缆安全性好，不仅能在火灾时提供正常电力，还能启动消防设备，减少火灾造成的损失。
同时，在人身安全方面也特别可靠。
其铜壳是电的良导体，是最好的接地线，大大提高了接地保护的灵敏度和可靠性。
电缆型号与尺寸对照表，收藏学习！
在有线世界，数据为王！ 完整解读电线型号和尺寸的秘密
在电线电缆的世界里，选择合适的型号就像选择一架调好的乐器。
其中VV、YJV等铜缆型号就像乐谱的音符一样，承载着电流的流动和传输效率。
本文将对电缆型号背后的尺寸和性能参数进行深入分析，帮助您轻松了解指南针的选择。
1. 电缆型号：详细规格参考手册
从基本的电缆电线型号，如常见的VV、YJV，到VV22、VLV22，每种都有自己独特的尺寸和尺寸。
性能特点。
我们精心整理了下表，让您一目了然：
还有那些电缆阻燃并用于特殊环境 防火电缆，如BV和BLV，也有特定的规格，以确保在恶劣条件下可靠运行。
2. 精准选型，数据说话
实际应用中，电缆型号的选择应根据厂家提供的详细数据进行。
这些数据包括但不限于尺寸、载流能力、压力水平等。
它们就像乐谱中的和弦，共同构成了电缆的整体性能，确保信号传输顺畅、系统稳定运行。
有了这些基本信息，您将能够轻松浏览电缆选择过程，并为您的项目或项目带来稳定性和效率。
快来收集这份电缆型号和尺寸对照表，让知识成为您手中的金钥匙，解锁电缆世界的新篇章！
请问以下几种电缆外径尺寸分别是多少
在使用电源线的过程中， 它们的外径是选择电缆型号时的重要参考指标。对于YJV和YJLV这两种常见的电力电缆，其在0.6/1KV电压等级的外径尺寸有明确的标准。
尤其， YJV和YJLV电缆的外径尺寸根据电缆的截面积而不同。
常见的电缆截面积及其对应的外径测量如下： 1平方毫米的YJV或YJLV电缆的外径约为5.3毫米。
2.5mm2 YJV 或 YJLV 电缆的外径约为 7.3mm。
4 毫米方形 YJV 或 YJLV 电缆的外径约为 8.6 毫米。
6 毫米方形 YJV 或 YJLV 电缆的外径约为 10.4 毫米。
10mm2 YJV 或 YJLV 电缆的外径约为 13.5mm。
16 毫米方形 YJV 或 YJLV 电缆的外径约为 16.5 毫米。
25mm2 YJV 或 YJLV 电缆的外径约为 19.5mm。
35mm 方形 YJV 或 YJLV 电缆的外径约为 22.5mm。
50 毫米方形 YJV 或 YJLV 电缆的外径约为 26.5 毫米。
70mm 方形 YJV 或 YJLV 电缆约为 30.5mm具有外径。
95mm2 YJV 或 YJLV 电缆的外径约为 34.5mm。
120mm2 YJV 或 YJLV 电缆的外径约为 38.5mm。
150mm方形YJV或YJLV电缆的外径约为42.5mm。
185mm2 YJV 或 YJLV 电缆的外径约为 46.5mm。
240mm2 YJV 或 YJLV 电缆的外径约为 53.5mm。
300mm2 YJV 或 YJLV 电缆的外径约为 59.5mm。
400mm2 YJV 或 YJLV 电缆的外径约为 67.5mm。
500mm2 YJV 或 YJLV 电缆的外径约为 75.5mm。
三相四线电缆规格表中常用的有哪些
常用的三相四线电缆规格有哪些？ 1、规格及尺寸：三相四线电力电缆通常有3+1芯和4芯两种配置。常见规格有：-3*1.5mm²+1*1mm²-3*2.5mm²+1*1.5mm²-3*4mm²+1*2.5mm²-3*6mm²+1*4mm²-3*10 mm²+1*6 mm² - 3*1 6mm²+1*10mm²-3*25mm²+1*16mm²-3*35mm²+1*16mm²-3*50mm²+1*25mm²-3*70mm²+1*35mm²-3*95mm²+1*50mm²-3*120mm² +1*70平方毫米-3*150 mm2+1*70mm2-3*185mm2+1*95mm2-3*240mm2+1*120mm2-3*300mm2+1*150mm2 电缆型号： 常用电缆型号包括： - 铜芯电缆、ZRYJV 或 ZRYJV22 铠装 - 三芯电缆相线和四线铠装电缆 ZRYJLV 或 ZRYJLV22主要用于低压配电网络，其中三相线分别代表A、B、C相，另一根为中性线N。
这种配置与单相电路中的火线和零线不同，中性线正常情况下不带电流，用于形成回路，监测三相电源的平衡情况。
三相四线制也常用于低压380V配电网，获得220V线间电压，可用于无序电流检测，监测三相平衡情况电源。
